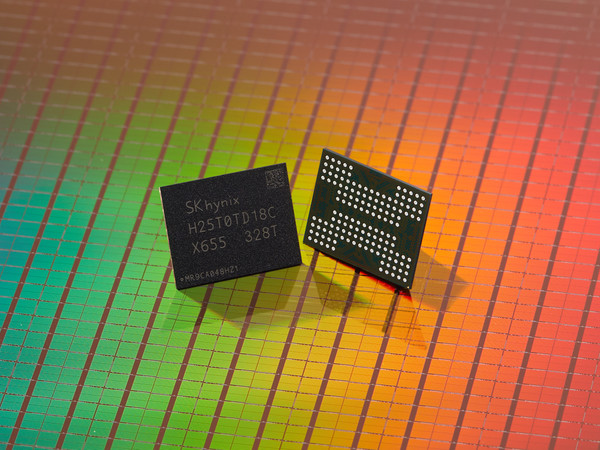

SK하이닉스는 8일(현지 시각) 미국 산타클라라에서 개막한 ‘플래시 메모리 서밋(Flash Memory Summit, FMS) 2023’에서 321단 1Tb(테라비트) TLC(Triple Level Cell) 4D 낸드플래시 개발 경과를 발표하고 개발 단계의 샘플을 전시했다.
플래시 메모리 서밋이란 매년 미국 캘리포니아 주 산타클라라에서 열리는 낸드플래시 업계 세계 최대 규모 콘퍼런스다.
낸드플래시는 한 개의 셀(Cell)에 몇 개의 정보(비트 단위)를 저장하느냐에 따라 SLC(Single Level Cell, 1개)-MLC(Multi Level Cell, 2개)-TLC(Triple Level Cell, 3개)-QLC(Quadruple Level Cell, 4개)-PLC(Penta Level Cell, 5개) 등으로 규격이 나뉜다. 쉽게 말해 정보 저장량이 늘어날수록 같은 면적에 더 많은 데이터를 저장할 수 있다고 보면 된다.
메모리 업계에서 300단 이상 낸드의 구체적인 개발 경과를 공개한 것은 SK하이닉스가 처음이다. 회사는 321단 낸드의 완성도를 높여 2025년 상반기부터 양산하겠다는 계획도 밝혔다.
SK하이닉스 관계자는 "양산 중인 현존 최고층 238단 낸드를 통해 축적한 기술력을 바탕으로 321단 낸드 개발을 순조롭게 진행하고 있다"고 강조했다.
321단 1Tb TLC 낸드는 이전 세대인 238단 512Gb(기가비트) 대비 생산성이 59% 높아졌다. 데이터를 저장하는 셀을 더 높은 단수로 적층, 한 개의 칩으로 더 큰 용량을 구현할 수 있어 웨이퍼 한 장에서 생산할 수 있는 전체 용량이 커졌기 때문이다.
최근 메모리 시장은 챗(Chat)GPT가 촉발한 생성형 AI 시장의 성장으로 더 많은 데이터를 더 빠르게 처리하고 저장하기 위한 고성능, 고용량 메모리 수요가 급격히 증가하고 있다.
SK하이닉스는 이러한 수요에 최적화된 차세대 낸드 솔루션 제품인 PCIe 5세대(Gen5) 인터페이스를 적용한 기업용 SSD(Enterprise SSD, eSSD)와 UFS 4.0도 이번 행사에서 소개했다.
회사는 이 제품들이 업계 최고 수준의 성능을 확보해 고성능을 강조하는 고객들의 요구를 충분히 충족시킬 것으로 기대했다.
